主題：上海新建馬橋鎮16A-02/04地塊商業辦公項目幾種水環境的系統設計（二）

專家：劉春生

摘要：很多高檔商業辦公項目的水環境系統設計，要求的各專業深度高、跨專業的廣度大。上海新建馬橋鎮16A-02/04地塊商業辦公項目的幾種水環境的系統設計就是其中一例。該項目包括了室內游泳池系統、兒童池系統、室內游泳除濕系統、蒸汽房系統、桑拿房系統、雨水回收系統、室外生態水景池系統、古建門前水景池系統、水族維生系統等不同的水環境設計，本文重點介紹室內游泳池系統、室內游泳池除濕系統和雨水回收系統的設計。

關鍵詞：游泳池水處理；室內游泳池除濕系統；游泳池消毒系統；雨水回收系統

上期文章【專家談水環境】上海新建馬橋鎮16A-02/04地塊商業辦公項目幾種水環境的系統設計（一）講解了關于本項目的主要水環境、室內泳池設計，本期文章將繼續針對水環境系統設計中雨水回收系統及電氣控制系統進行探討。

5. 雨水回收系統設計

5.1 水質要求

雨水中含有一定量的懸浮物、微生物及細菌等雜質，含鹽量、硬度等指標在不同的季節有所差別，處理后產水水質要滿足景觀、環境用水水質要求。針對水質要求，提供的水處理解決方案如下：原水經過雨水調節池收集并均質后，進入多介質過濾器處理并加入氯劑殺菌，最后進入回用水箱，制造出合格的環境用水。



5.2 工藝流程

雨水→雨水調節池→提升泵→石英砂過濾器→接觸反應罐→氯藥劑殺菌→清水池

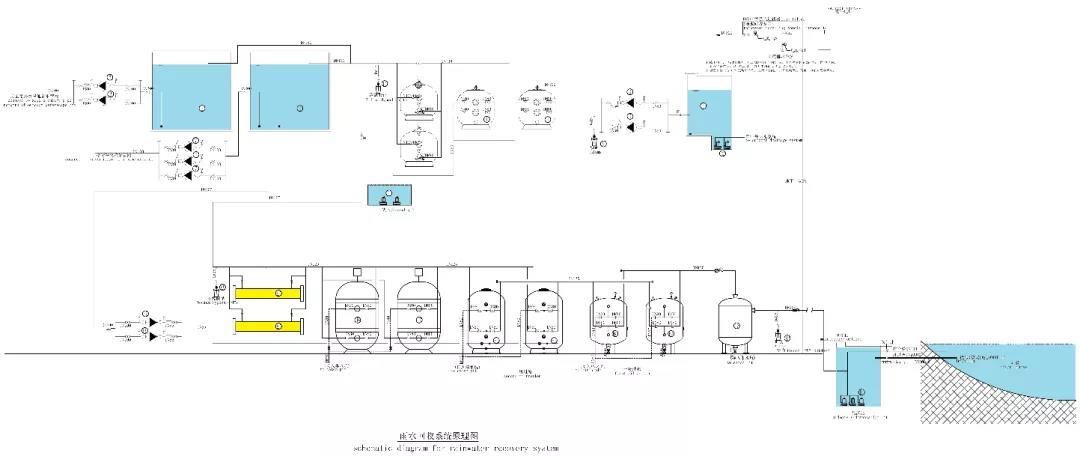

圖4 雨水回收系統&河水處理系統原理圖

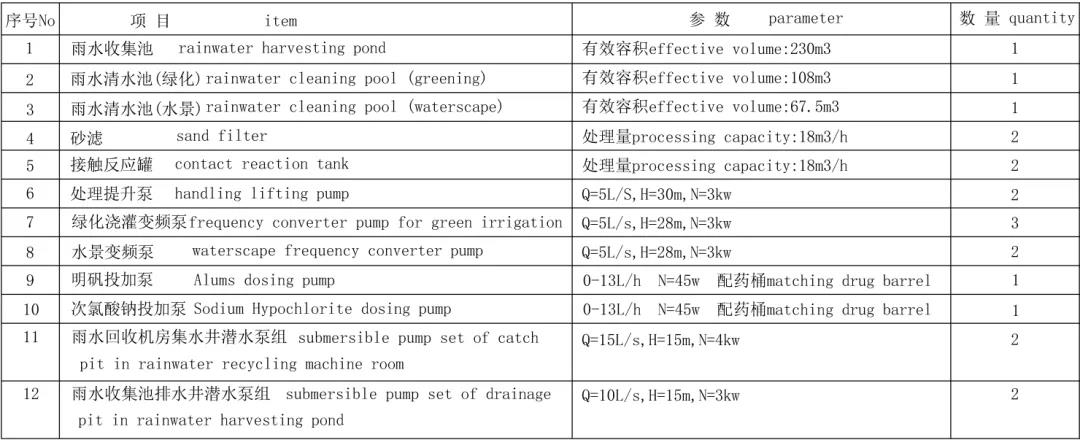

表4 雨水回收系統參數表

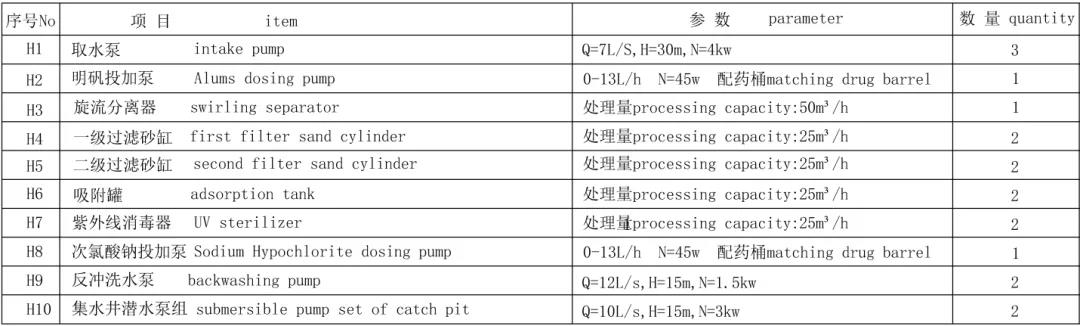

表5 河水處理系統參數表

5.3．系統設備配置

5.3.1 雨水調節池

雨水經過收集管道進入一臺容積不小于230m3的原水箱，以調節水質、水量。

雨水調節池為鋼混結構，配有液位控制儀表，可為提升泵提供低液位保護功能。

5.3.2 提升水泵

提升泵提供系統運行所需的壓力和水量，流量為18m3/h，揚程為30米。共設有2臺，同時運行，互為備用。提升泵的運停由系統統一自動控制。

5.3.3 石英砂過濾器

石英砂過濾器可去除原水中的顆粒、膠體、懸浮物，降低水質濁度及色度，同時作為活性炭過濾器的預處理設備，能夠大大緩解活性炭過濾器的工作負荷，提高活性炭濾料的工作能力和壽命。

系統配置2臺石英砂過濾器，同時運行。當其中1臺反洗時，另外1臺繼續運行。過濾器的反洗程序通過時間控制自動完成。

5.3.4 二氧化氯加藥裝置

穩定性二氧化氯（ClO2）是近年來國際公認的一種高效、安全、快速、廣譜的新型強氧化消毒劑，它對細菌、病毒、霉菌和芽孢等微生物具有快速、強烈的殺滅作用，而且無致癌、致畸變和致突變性，已被聯合國衛生組織（WHO）列為AI級安全消毒劑。目前，歐美國家已用二氧化氯取代氯氣、漂白粉（次氯酸鈉）等易生成致癌為且影響口感的氯制劑，在直接飲用水中及生活用水作消毒劑使用。二氧化氯在水中狀態穩定且具有很強的持續消毒能力，在已消毒的水體中保持很低劑量，就能抑制一切微生物的生長繁殖。二氧化氯不與水中有益成分反應，消毒后的飲用水不會影響口感，尤其適合于高端酒店客戶生活用水消毒之用。

為防止水在清水池及管網滋生細菌及藻類等微生物，系統設置一套二氧化氯加藥裝置，以抑制的細菌、藻類的生長。加藥裝置包括加藥箱和加藥泵(1用1備)，加藥量由人工現場調節。

5.3.5 旋流分離器

旋流分離器又稱水力旋流器，是利用離心沉降原理從懸浮物中分離固體顆粒的設備。旋流分離器的設備主體由圓筒和圓錐兩部分組成。懸浮液經入管沿切向進入圓筒，向下作螺旋形運動，固體顆粒受慣性離心力作用被甩向器壁，隨下旋流降至錐底的出口，由底部排除的增濃液稱為底流。清液或含有微顆粒的液體則稱為上升的內層旋流，從頂部的中心管派出，稱為溢流。內層旋流中心有一個處于負壓的氣柱，氣柱中的氣體是由料漿中釋放出來的，或者是由于溢流管口暴露于大氣中時將空氣吸入器內的。旋流分離器的特點是圓筒直徑小而圓錐部分長，小直徑的圓筒有利于增大慣性離心力，以提高沉降速度；同時，錐形部分加長可增大液體流行程，從而延長了懸浮液在器內的停留時間。河水經沉淀池初次沉淀后經提升泵加壓經旋流分離器去除水中懸浮大型顆粒。

5.3.6 一級過濾&二級過濾

一級過濾為粗過濾，目的是為了攔截去除水中的的較粗大的固體雜物。二級過濾利用石英砂作為過濾介質，在一定的壓力下，把濁度較高的水通過一定厚度的粒狀或非粒的石英砂過濾，有效地截留除去水中的懸浮物、有機物、膠質顆粒、微生物、氯、嗅味及部分重金屬離子等，最終達到降低水濁度、凈化水質效果的一種高效過濾設備。

5.3.7 吸附罐

活性炭罐是一種罐體的過濾器械，外殼一般為不銹鋼或者玻璃鋼，內部填充炭顆粒，用來過濾水中的游離物、微生物、部分重金屬離子，碳鋼襯膠過濾罐并能夠有效降低水的色度，其作用主要就是去除大分子有機物、鐵氧化物、余氯。

活性炭的吸附原理是：在其顆粒表面形成了一層平衡的表面濃度，再把有機物質的雜質吸附到活性炭顆粒內，使用初期的吸附效果很高，但是時間一長，炭的吸附能力會不同程度地減弱，吸附效果也隨之下降，如果水族箱中水質混濁，水中有機物的含量高，炭很快就會喪失過濾功能，所以，活性炭應定期清洗或更換。

炭顆粒的大小對吸附能力也有影響，一般來說，顆粒越小，過濾面積就越大，所以，粉末狀炭的總面積最大，吸附效果最佳，但是粉末狀的炭很容易隨水流入水族箱中，難以控制，很少采用，顆粒狀的炭因顆粒成形不易流動，水中有機物等雜質在過濾層中也不易阻塞，其吸附能力強，攜帶更換方便。

活性炭罐壓力容器是一種內裝填粗石英砂墊層及優質炭的壓力容器。

5.3.8 紫外線消毒器

項目采用低壓紫外線消毒器，紫外線消毒器應用廣泛，在水處理中價值極高，它是通過紫外光線的照射，破壞及改變微生物的DNA結構，使細菌當即死亡或不能繁殖后代，以達到殺菌的目的。真正具有殺菌作用的是ZXB紫外線，因為C波段紫外線很易被生物體的DNA吸收，尤以254nm左右的紫外線最佳。紫外線消毒器屬于純物理消毒方法，具有簡單便捷、廣譜高效、無二次污染、便于管理和實現自動化等優點。

5.3.9 電氣控制

整個系統采用集中PLC加觸摸屏的控制方式。在觸摸屏上可以直觀地顯示所有受控設備的運行狀態，還可以實現有關工藝參數越限報警功能，如水箱液位的聯鎖報警、泵過載、產水壓力的超高報警等，實現系統的自診斷能力。



6 結語

上海新建馬橋鎮16A-02/04地塊商業辦公項目是具有特色的高檔項目，專業深化設計的專業跨度大，它包括了室外水景及景觀水處理系統、雨水回收系統、室內外泳池系統、蒸汽房和桑拿房系統的專業深化設計。

廣東聯盛水環境工程有限公司對游泳池系統精心專業深化設計，是對新行業標準《游泳池水質標準CJ/T244-2016》《游泳池給水排水工程技術規程CJJ 122-2017》的貫標，用新國標《公共場所衛生指標限值要求 GB37488-2019》進行驗證。在該項目的深化設計中，拓寬了行業和專業的范圍，把室內游泳池系統、室內兒童池系統、游泳池恒溫恒濕系統、蒸汽房系統、桑拿房系統、雨水回收系統、室外生態水景池系統、古建門前水景池系統、水族維生系統的設計進行了跨專業的設計和應用，使水環境的專業性得到了更加充分發揮。
